产品特色：

本产品与立式光弹仪具有相同工作原理，但为了提高测试精度，采取了以下措施：

（1）    采用了高质量的偏振光学器件，以保证光的偏振特性和质量；

（2）    采用了单色性更好的光源，如钠光灯和激光；

（3）    强化了光束的准直性（平行性）传播，以减少光在传播过程与理想偏振状态的偏离；

（4）    采用了远心成像透镜，以提高成像质量。

（5）    以增量法进行光弹系数计算；

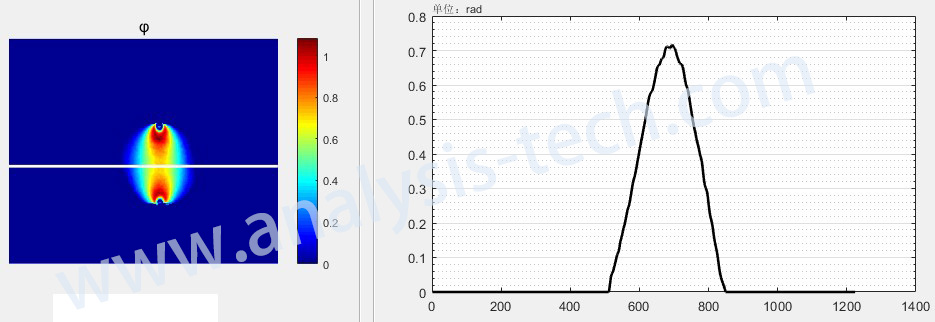

（6）    数据处理全自动化，并自动生产测试报告。

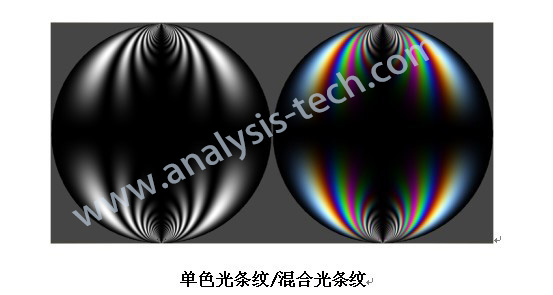

实验示意及应用范围：

     利用应力双折射性质，在工程上可以制成各种机械零件的透明塑料模型，然后模拟零件的受力情况，观察、分析偏振光干涉的色彩和条纹分布，从而判断零件内部的应力分布。

主要技术参数：

l  测试面积（即光源尺寸）：j70- j180mm；

l  应力双折射量程：

n  基本型: 1/4波长（以红光为例：157.5nm）；

n  增强型：2296nm (通过蓝绿光双波长法测试和解包裹处理)；

l  测试分辨率与精度：

n  应力双折射测试分辨率：0.05nm, 精度：0.5nm；

n  光弹系数测试分辨率：0.1 nm/cm/MPa,， 精度：0.2 nm/cm/MPa。
